分布式光纖測溫系統
來源:
|
作者:-
|
發布時間: 2020-12-30
|
1241 次瀏覽
|
分享到:
1 應用領域
1) 電力電纜溫度監測
電力電纜的在線實時溫度監測，具有重大現實意義:
? 運行狀態監測，有效監測電纜在不同負載下
的發熱狀態，積累歷史數據；
? 載流量分析，可以保證在不超過電纜的允許
運行溫度的情況下，最大地發揮電纜的傳輸能力，降低運行成本；
? 老化監測，發現電纜上的局部過熱點。及時采取降溫措施，延緩電纜老化速度；
? 實時故障監測，發現電纜運行過程中的外力破壞；
? 電纜溝內火情監測與報警；
2) 高壓架空線的增容
在歐洲還廣泛應用于高壓架空線的增容監測。通過對
關鍵跨的導線溫度監測，提高整條架空線路的輸送容量。
在法國里昂，巴黎等地具有成功實例。
3) 發電廠，大型冶金企業電纜溝防火及火情監測
電纜溝防火直接關系到發電機組的安全運行。根據電
力事故分析，由于電纜故障引起的火災事故占相當大比例。
火災一旦發生，會導致大面積電纜燒毀，機組被迫停機，
造成重大直接經濟損失。實時溫度監測可以提前預警，以
便及時采取措施。
傳統的測溫方法是將某些點式溫度傳感器安裝在電纜
溝的重要部位，用光纜進行溫度數據傳送，其優點是比較
經濟，但存在安裝繁瑣，抗電磁干擾能力低，監測不完整
等缺點。
4) 交通運輸領域的溫度監測和火情監測
如：高速公路隧道、過江隧道，地鐵、鐵路、機場、
船艙等防火，火情監測。10 個報警輸出，可同時啟動強制
通風，關閉火災通道，通知醫療救援和指揮中心等。
5) 重要區域的溫度測量和監控
如：發電廠電纜溝/橋架、電廠鍋爐、變電站設備、輸煤系統傳輸帶、計算機房、
電視臺、通信機房、移動基站、控制機房、電線電纜通道等。
6) 危險區域的溫度測量和監控（設備簡單、無外加電源，受監控的區域不帶電）
如：油罐、氣罐、煤倉、危險品倉庫等。
7) 大面積、大范圍的溫度測溫和監控
如：糧倉、冷庫、貨倉、造紙廠、酒廠、制藥廠、飲料廠、煙廠等。
8) 壓力容器表面溫度測量和監控
如：氣化爐、反應罐等。
9) 大型電力變壓器內部溫度監測
根據變壓器的溫度監測要求布置光纜，光纜所到之處，溫度實時顯示。
測量原理
拉曼散射光的分布式測量要求有一個背光散射過程。最著名的背光散射過程就是
OTDR (OTDR: 光時域反射測量技術)。使用這種技術可以定位光纖斷開的位置，對接頭和
插頭進行評價和定位，定位使用玻璃纖維材料的衰減特性（瑞利散射）。
OTDR的測量過程是發射激光脈沖，通過檢測光脈沖的發射和返回的時間差決定光
的散射水平和位置。與瑞利光相比，拉曼散射光測量顯示的背光信號只是千分之一左右，
使用OTDR技術的分布式拉曼溫度傳感器使用高性能脈沖激光源和快速信號平均技術。
6本系統采用OFDR技術，通過傅利葉變換得到OTDR圖譜。該技術已被德國廠家注
冊為專利技術。與OTDR相比，OFDR技術大大降低了對于激光器能量的要求，本系統
不再使用固體激光器，而改使用半導體激光器，使激光器的壽命大大增加。
下圖顯示了拉曼溫度測量系統的組成。 溫度測量系統由控制器和作為線形溫度傳
感器的玻璃光纖（光波導）組成，而控制器由激光源、光器件、微處理單元組成。
系統內部由三個通道組成，兩個測量通道(反斯托克斯和斯托克斯)和一個參考通道，
這些背光散射的幅值和各點的拉曼散射光的強度成比例，從兩個測量通道得到幅值的
關系即可得到沿傳感器電纜的光纖溫度。
系統主要測量參數
測量范圍： 2/4/6/8/10/15km
長度分辨率：
0.5/1/1.5/3m
溫度測量精度：
±1°C
測量方式：
單端測量
供電：
直流供電 22…30VDC
功率消耗 最大 50W 24VDC
或交流供電 85-264V AC, 47-63Hz
輸入電流 230V AC; 0.45A typ.
使用條件（主機部分）：
溫度 0°C～40°C
相對濕度 ≤95%(無凝結)

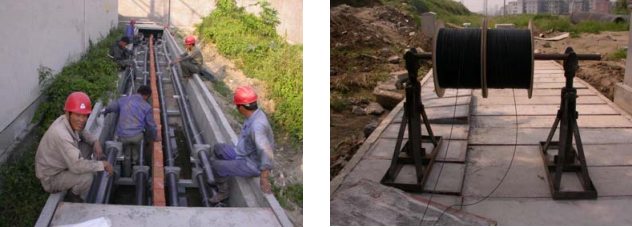

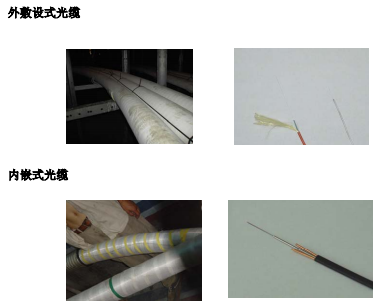

工程案例
工程案例
