電壓器故障檢測及三相不平衡調節
來源:
|
作者:-
|
發布時間: 2020-12-30
|
1399 次瀏覽
|
分享到:

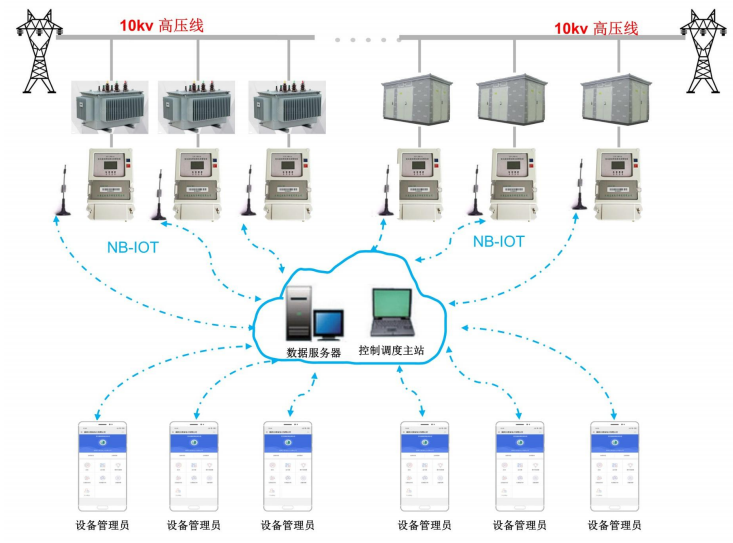

設計思路：
變電站的每一條出線，沿途幾十公里，線路上帶載數量不同的臺區變壓器，每
個變壓器有一條或多條出線帶用戶。將每個電變壓和低壓出線的各個分支過裝置監
測起來，一旦運行狀態有異常，裝置可以通過通訊模塊上傳故障信息，用戶可以通
過 APP 軟件接收到提示或報警信號并可以快速定位。同時裝置可以監測臺區變壓器
和各個分支的三相不平衡度，一旦分支出線不平衡度超標一定時間（設備默認值 6
分鐘）后，設備啟動換相開關，在不斷電不影響用戶用電的情況下實現換相，調節
分支不平衡度，進而降低臺變得線路損耗以及變壓器損耗。
三相不平衡調節功能：
臺區及分支三相負荷不平衡實時調節功能
臺區及分支三相負荷不平衡實時調節功能
產品功能:
裝置通過實時監測三相負荷數據，實時計算不平衡度，當不平衡度超標一定時
間，系統默認為 6 分鐘后，裝置啟動自動換相功能，將三相不平衡度調節到范圍內。
裝置采用具有發明專利的換相技術，安全可靠。具體優點如下：
1、安全可靠：設備采用機械電子一體化換相開關，實現負載軟換相，避免了換
相過程中產生拉弧而損害觸點，徹底杜絕相間短路的發生； 利用獨創的設
計技術，確保在換相過程中的任何時間點有且只有一相電源給用戶供電，安
全可靠。
2、通過最佳算法和機械電子開關的優化設計，實現負荷快速投切，換相失電時
間（≤15ms），保證了系統所帶負荷能正常運行，同時保證用戶用電設備不
影響使用，不會產生斷電情況。
3、設備主芯片（CPU）完全國產化，加密芯片采用國網智芯威芯片。
4、裝置的分支精細調節效果好，通過分支精細調節不僅降低變損而且有效降低
線損，緩解末端低電壓。5、設備具有通用性，每個裝置適合任何臺區的分支，適用范圍更廣泛，不僅適
用農村更適合高樓大廈的城市。
6、安裝簡單，安裝中不需相位核查，運行成本極低免維護
報警功能說明：
裝置設有報警繼電器，通過設定不同的定值來發出不同的信號，現場發出燈光
提示和告警，同時上傳數據，遠程可以通過手機短信以及手機 APP 接收報警信息。
當系統判斷為故障，發出告警信號，提示工作人員應盡快處理。當系統檢測信號異
常未達到報警值時，設備發出帶變壓器編號相別提示信號，提醒應進行預防性跟蹤
試驗，盡快找出故障原因。
報警內容：
故障報警包括：變壓器接地電流超限報警，中相線帶電報警、三相負荷不平衡
度報警、缺相故障報警、欠電壓故障報警、功率因數偏低報警、變壓器負載率報警
（整體以及各相）、三相金屬性接地故障報警、三相非金屬性接地報警、相間短路
故障報警、三相電壓驟升降報警等等。
波形記錄功能
達到單通道 5kHz 以上，能夠保證選線的正確性和諧波分析功能。系統具有故
障錄波功能，可以提供故障前后的波形，包括故障發生前的一個周期和故障發生后
五個周期的波形?？珊Ａ勘４姹４娆F(xiàn)場故障錄波數據和選線結果。
系統：
根據檢測到的信號作為啟動判據，對故障發生時的波形進行錄波，并上送主站，
有主站對波形進行比對，判斷故障位置。當系統異常時能立刻啟動故障錄波，同時
準確判別故障類型。
當臺變以及分支的負荷不平衡超過設定的限值一定時間（系統初設 6 分鐘），
設備啟動自動調相功能，自動調節三相不平衡。當發生接地故障時，可將類型，以及故障地點，通過 APP 或者短信，主動發送
給管理人員，管理人員可派發工單給搶修人員，搶修人員依據手機 APP 地圖定位，
快速查出故障故障地點，完成搶修。此系統可精確定位接地故障發生點，降低接地
故障安全風險，并大幅降低搶修時間和停電時間。
后臺管理：
利用云平臺進行設備的有效管理及同時對大數據進行了統計與分析，同時還可
以通過手機 APP 登入進行查看及數據的處理。

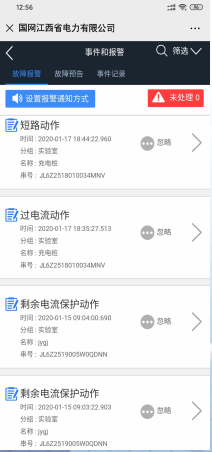

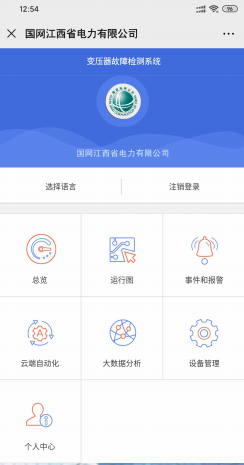

手機 APP 界面截圖

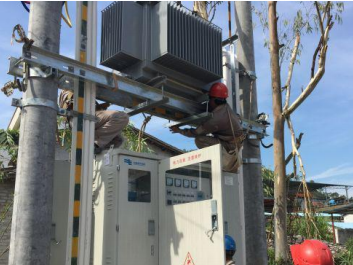

現場安裝圖示：
